Арматур тасдагч робот GJW150B

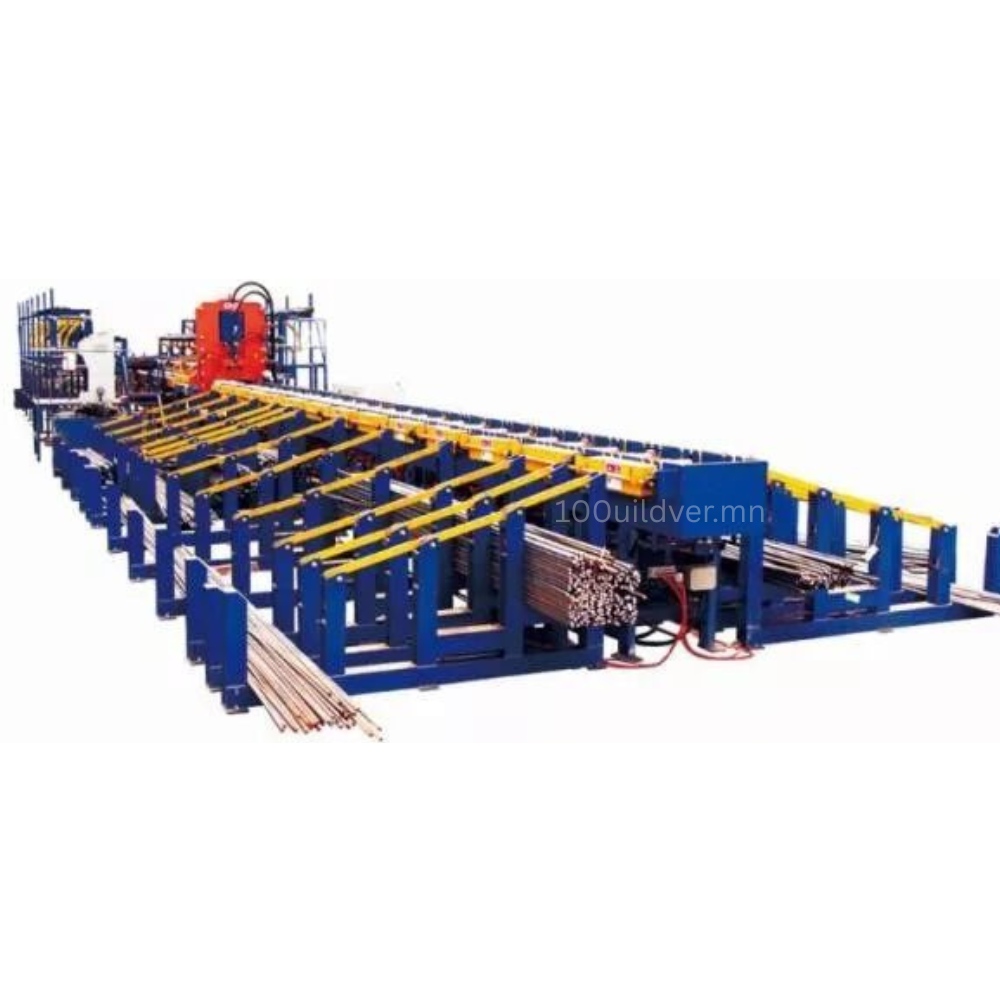

Арматур тасдагч(armatur tasdagch) робот GJW150B нь 800–12000 мм урттай шулуун саваа арматурыг тогтсон хэмжээгээр тасдаж, тайрах хүчин чадалтай. ороомог арматурыг шулуутгасны дараах шулуун арматур эсвэл багцаар ирдэг шулуун арматурыг хом, арматурын тор,  дам нуруу, багана зэрэгт тогтсон хэмжээгээр тасдаж, тайрах үед энэхүү төхөөрөмжийг ашиглах нь ажлын үр бүтээмжийг дээшлүүлээд зогсохгүй урьдчилан тохируулсан уртын дагуу арматурыг автоматаар маш жигд таслан тайрадаг.

Арматур тасдагч:Тогтмол хэмжээ тогтоох механизм

Серво удирдлагаар тэжээл ба хаалтны байрлалыг нарийн хянаж, арматур бүрийг хүссэн уртаар тогтвортой, давтагдах чанартай тайрч өгнө.

Арматур тасдагчын Хэмжээ тогтоох механизм :

Урт хэмжих, байрлал тогтоох систем буюу “хэр урт оруулаад тайрах вэ?” гэдгийг шийддэг хэсэг.

Хэмжээний тулгуур хаалт :

Уртын “суурь цэг” болох хаалт/тулгуур.  Арматур энэ хаалтанд тулж хүрмэгц зорилтот урт хангагдсан гэж үзнэ.

Арматур тасдагчын Өөр өөр уртын хаалттай:

Өөр өөр уртад тохируулах боломжтой олон байрлалтай, тасдаж, тайрах уртыг хүссэн хэмжээгээр тохруулах боломж.

Серво удирдлагаар тохируулна:

Серво мотор+хяналтын системийн тусламжтай тул хаалтны байрлал болон тэжээлийн уртыг маш нарийн удирдана.

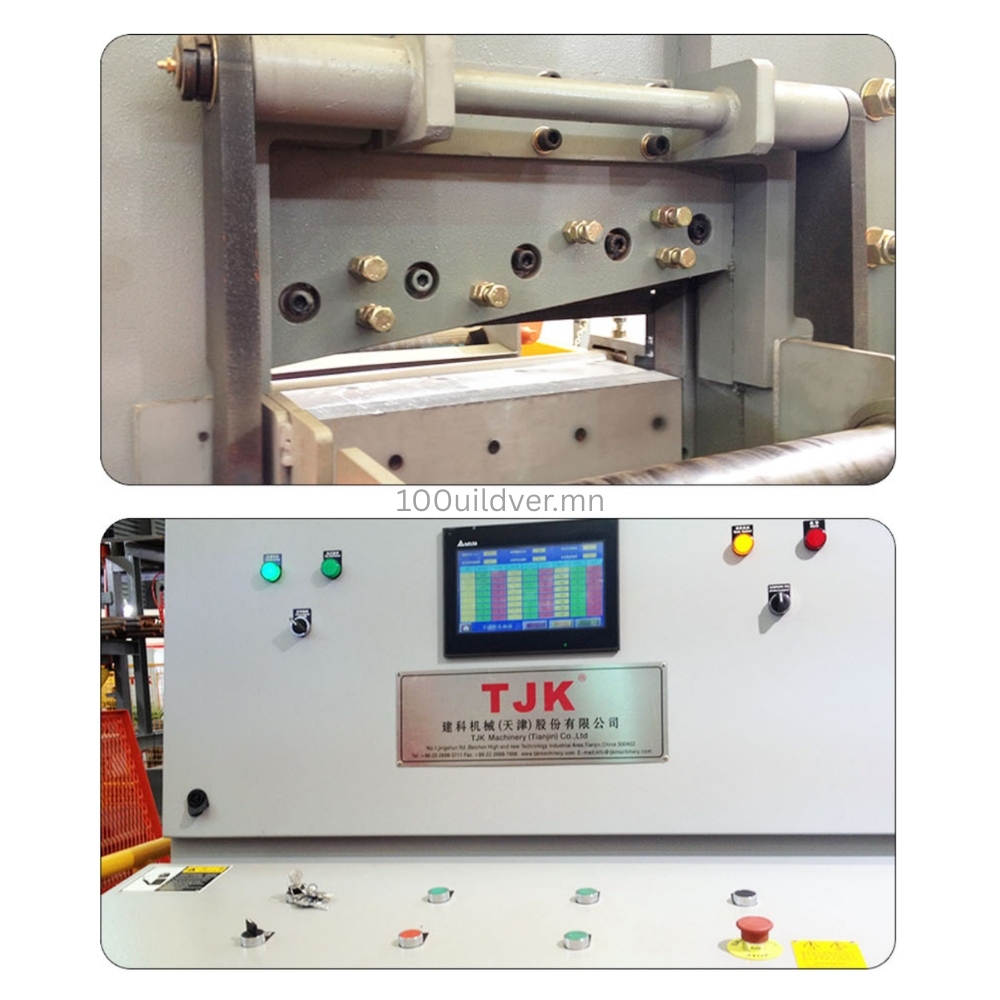

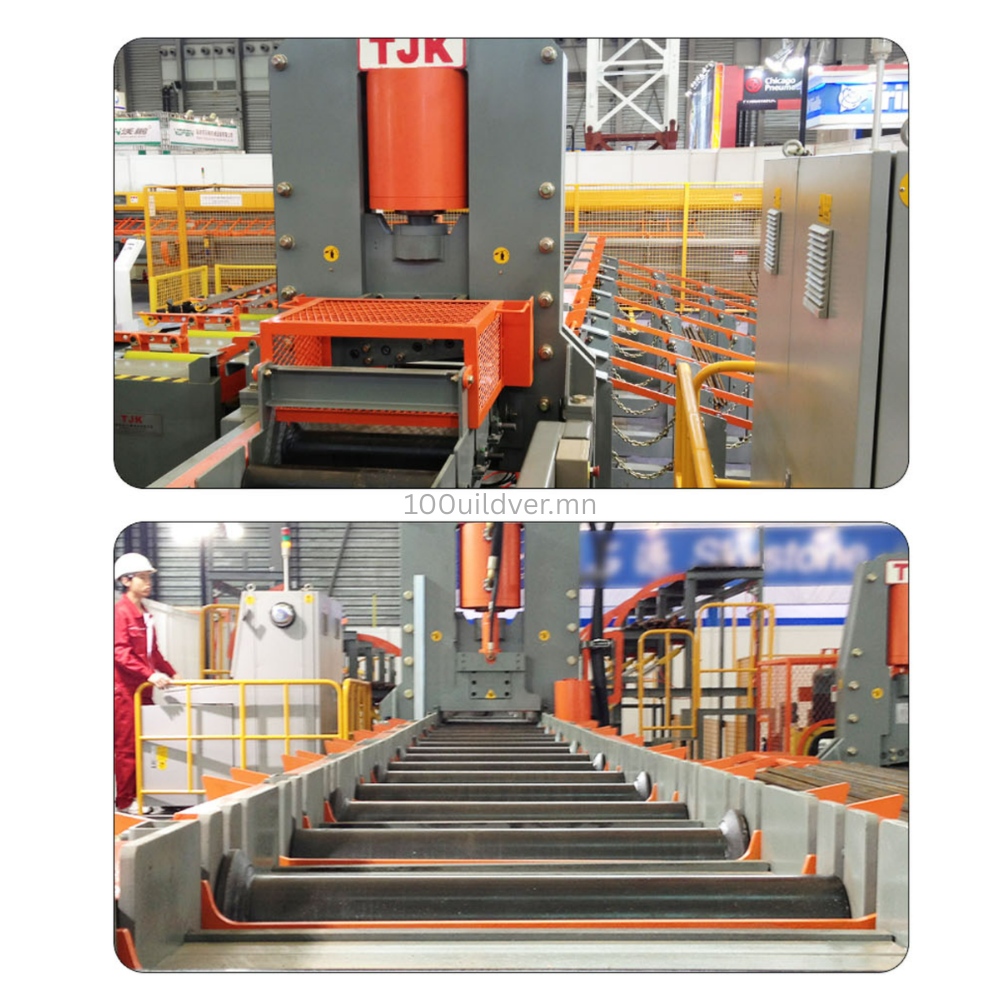

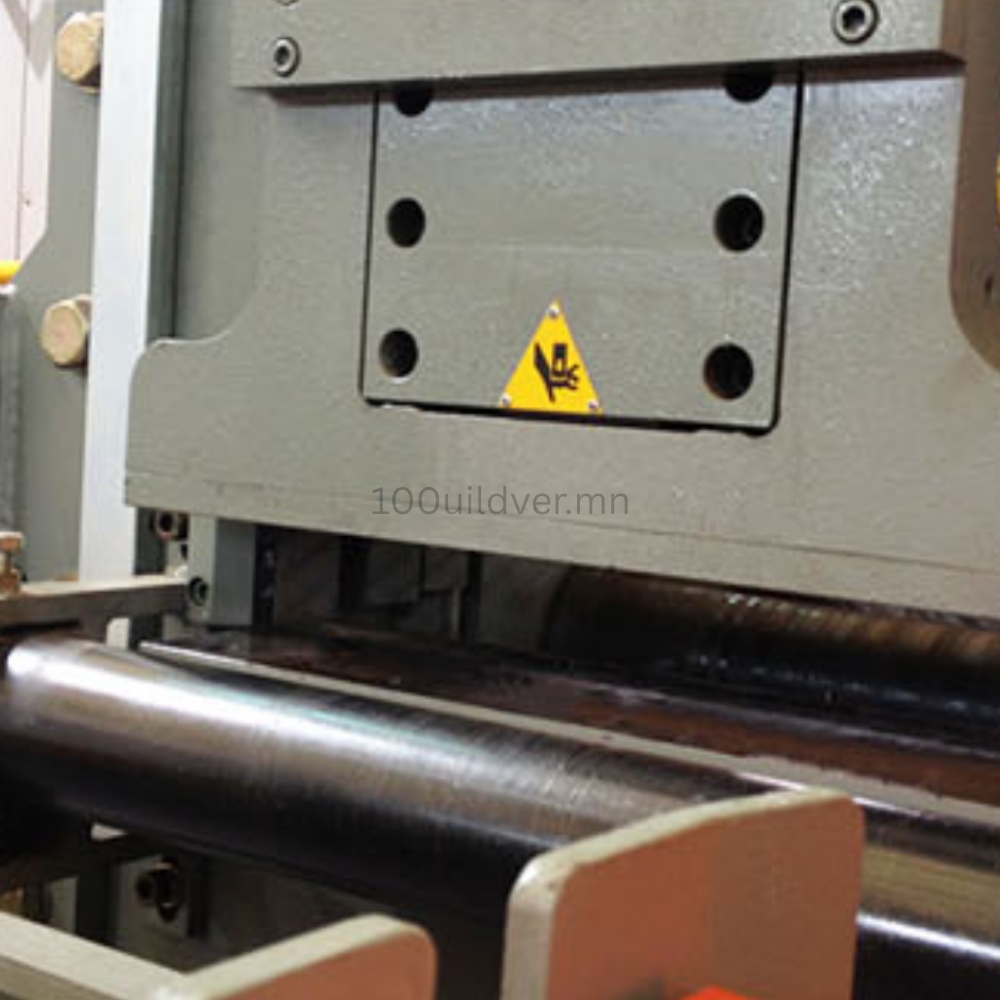

Тайрах механизм нь үсрэлт, доргилтоос хамгаалсан автомат даралтат хавчих төхөөрөмжтэй тул

Тайрахын өмнө арматурыг автоматаар чанга дарж тогтооно

Тайрах явцад арматур маш сайн хавчигдаж, цохилтын хүчнээс болж хөдөлж гулсахаас сэргийлнэ

Үр дүн нь: арматур гулсахгүй → тайралтын урт илүү зөв → тайралтын чанар тогтвортой → ажиллагаа аюулгүй, найдвартай.

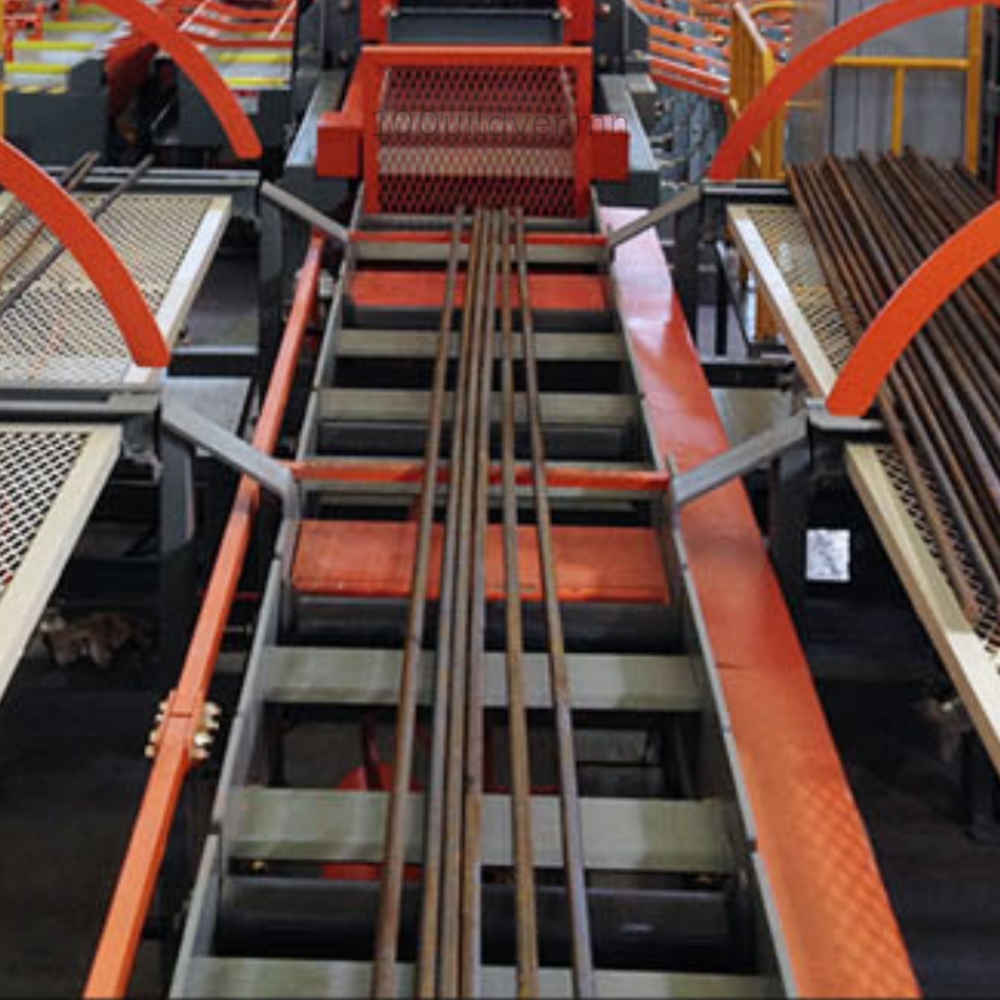

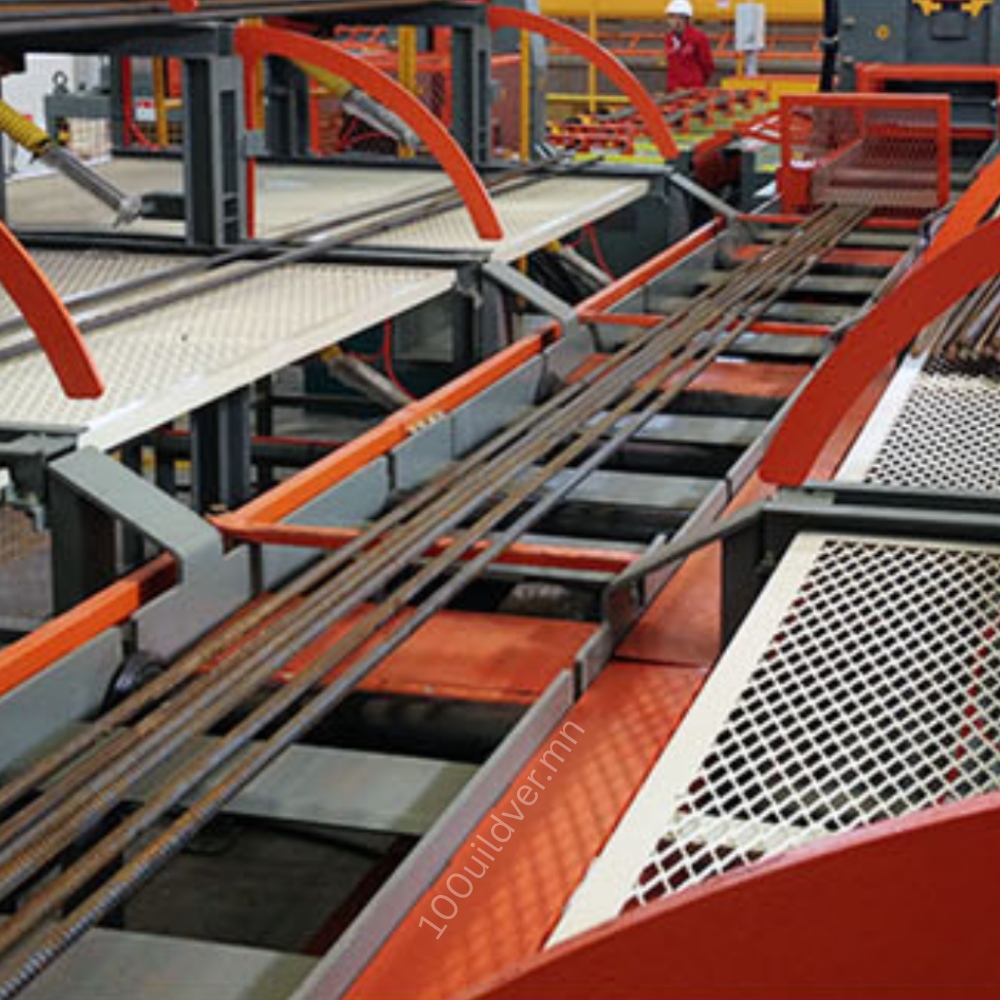

Хавтгай тор (арматурын тор) хэлбэржүүлэгч машинтай хослуулснаар тайрсан хагас бэлэн бүтээгдэхүүнийг тээвэрлэх шугамаар дараагийн дамжлагад автоматаар хүргэх болно.

Ингэснээр:

тайрах → дамжуулах → хэлбэржүүлэх үйл явц тасралтгүй урсгал болно

гар ажиллагаа, зөөвөрлөлтийн хугацаа багасна

материал эмх замбараагүй овоорох, гэмтэх эрсдэл буурна

нийт үйлдвэрлэлийн бүтээмж өснө.

Арматур тасдагч техник үзүүлэлт

Арматур боловсруулах диаметр	Ø10–Ø50 мм
Тайрах өргөн	600mm
Тайрах хурд	12удаа/min
Тайрах урт	800–12000 мм
Нийт хүчин чадал	42kw
Гадна хэмжээ	32000*5800*2950mm
